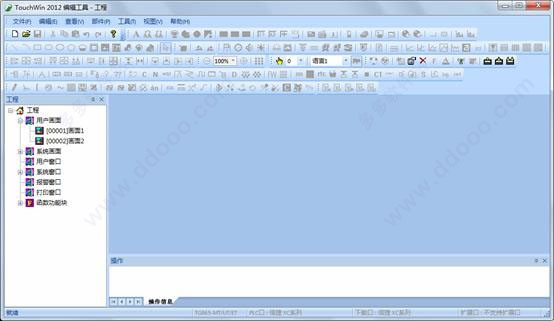

TouchWin编辑工具(信捷触摸屏编程软件)

TouchWin编辑工具中文名称也叫信捷触摸屏编程软件，是一款专门用于工控编程的软件，主要适用于TH系列、TG系列和XMH系列的触摸屏。在本页提供的软件版本中，新增了如旋转动画功能改进、线圈控制部件隐形功能、十六进制键盘支持、数据导入导出功能支持动态指定文件名以及数据输入和数据显示支持比例转换等多种功能，工程的创建与使用也十分的简便，当然要注意使用合适的触摸屏型号，欢迎免费下载。

安装步骤

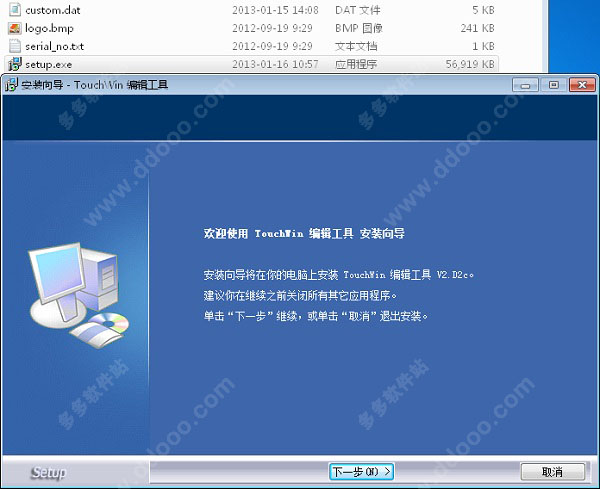

1、下载解压，运行setup.exe文件安装TouchWin编辑工具，先默认下一步。

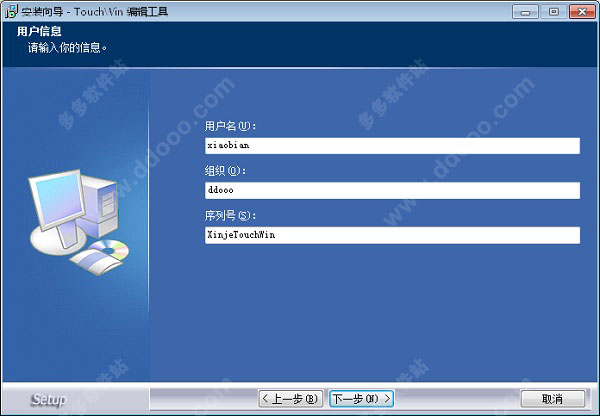

2、到第三步时，会需要输入用户名、公司名称和序列号，墙面两样输入完成后，输入序列号：XinjeTouchWin，在本页下载的压缩包内的serial_no.txt文件里也有序列号记录。

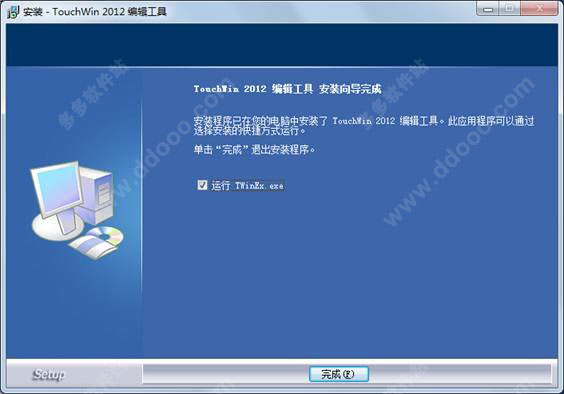

3、接下来都默认下一步即可。

新增功能

1、新增线圈控制部件隐形功能，部件有：文字串、动态文字串、可变文字串、指示灯、按钮、指示灯按钮、数据显示、报警显示、字符显示、数据输入、字符输入、中文输入、设置数据、用户输入按钮、窗口按钮、配方上载、配方下载、功能键、时间按钮。
2、设置数据、功能键、功能域中的四则运算结果支持上下限限制。
3、数据导入导出功能支持动态指定文件名。
4、旋转动画功能改进。
5、支持十六进制键盘。
6、支持图片角度旋转，注意此功能仅支持通过“素材库”或“图片”从计算机中导入的图片。
7、数据输入和数据显示支持比例转换。
8、多国语言功能的支持。

使用简介

一、工程创建

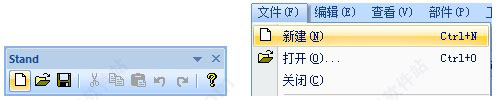

1、打开信捷触摸屏编程软件，单击Stand栏新建图标或“文件（F）”菜单下“新建（N）”一栏。

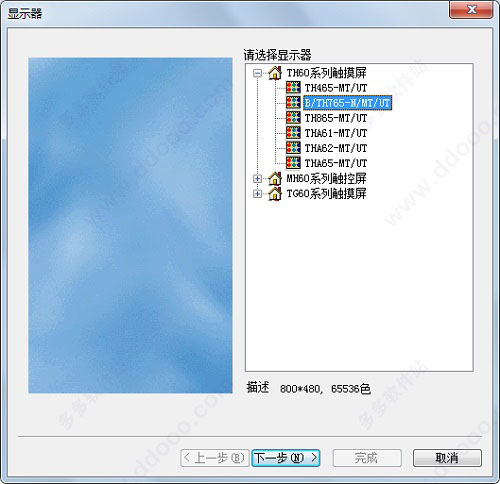

2、选择正确的显示器型号，本实例选择B/TH765-N/MT/UT（V.D系列软件中显示器类型不包含OP、MP和TP）。

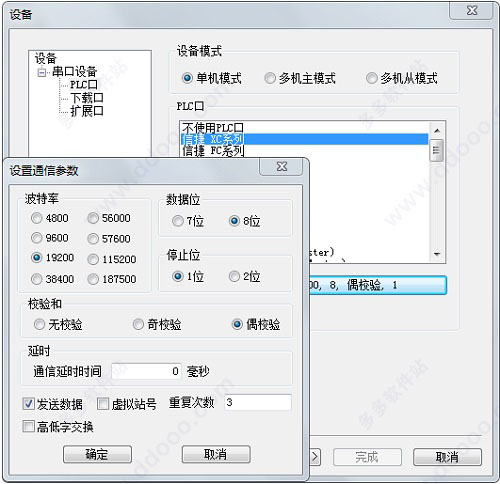

3、设置PLC口，选择正确的PLC类型并设置其通讯参数。

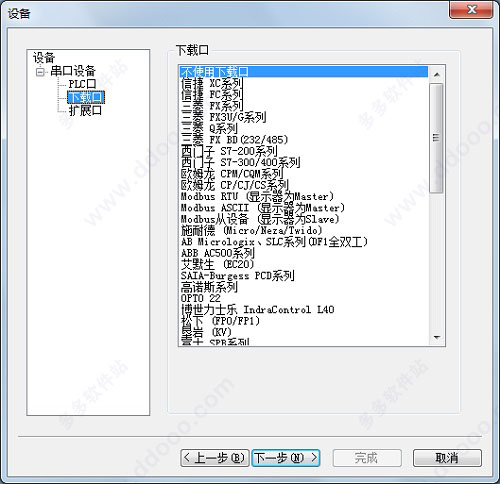

4、设置下载口，下载口不连接外部设备进行通讯时，选择“不使用下载口”，下载口连接外部设备进行通讯时，选择正确的设备类型并设置通讯参数，扩展口一样。

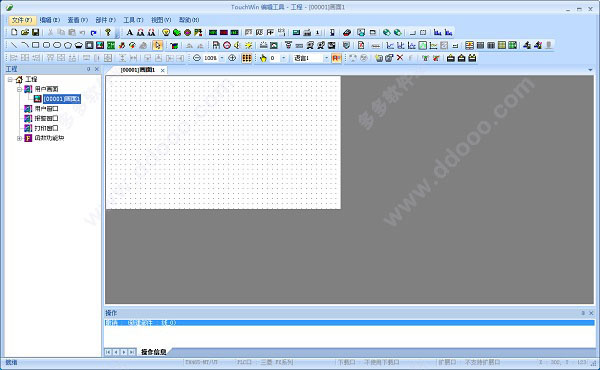

5、根据需要填写名称、作者、备注内容，最后单击“完成”按钮，工程创建完成。

二、画面编辑
1、按钮制作
单击菜单栏“部件/操作键/按钮”或部件栏“按钮”图标“”，在编辑画面上单击，在弹出的属性对话框中设置其属性。

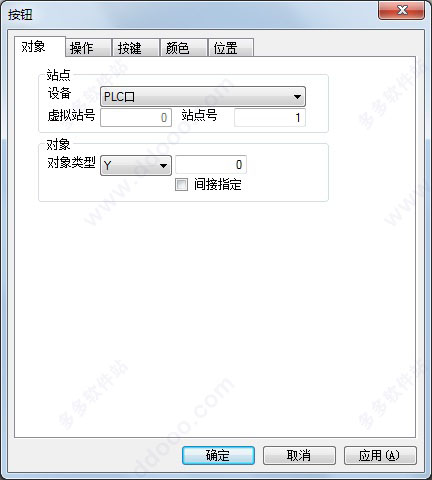

-对象
对象类型：设为“Y0”；

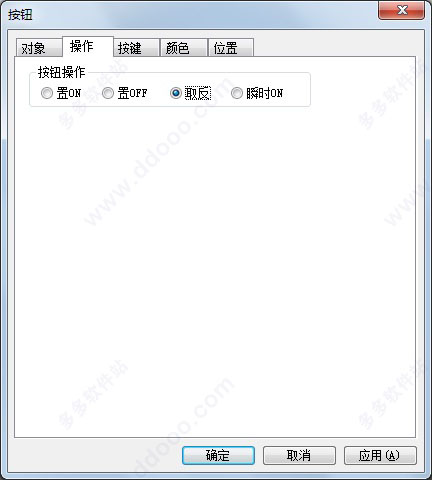

-操作
按钮操作：设为“取反”；

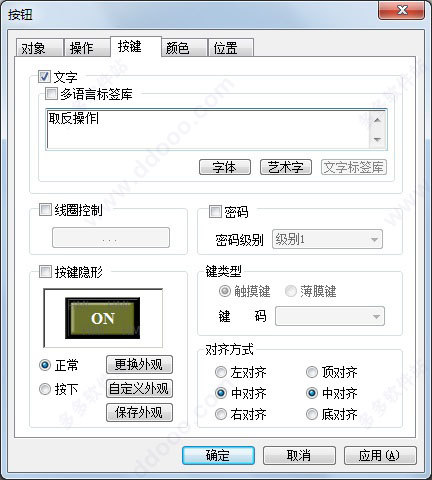

-按键
文字内容：输入“取反操作”。

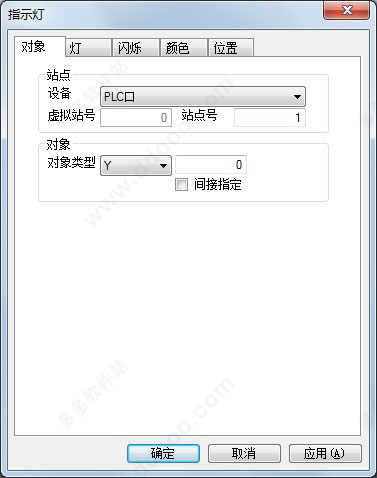

2、指示灯制作
单击菜单栏“部件/操作键/指示灯”或部件栏“指示灯”图标“”，在编辑画面上单击，在弹出的属性对话框中设置其属性。
-对象
对象类型：设为“Y0”；

-灯
分别设置其ON状态和OFF状态的外观显示。

3、更多使用详情请阅读软件自带帮助文档。

常见问题

1、为什么下载触摸屏程序时提示：显示器容量不足？
原因：程序太大，超过了屏容量。
解决方法：可对画面内容进行简化：
-用户没有使用下载口通讯，建议选择“不使用下载口”，因为选择下载口的使用会占用一部分资源。
-“文件/选项”请不要选择“自动保存”。
2、触摸屏软件不支持当前使用设备型号怎么办？
如果屏所支持的设备为相同品牌、不同系列，但设备协议相同，且有可用的共同设备地址，则可以选择与之匹配的设备型号，确认设备的通讯协议，若支持Modbus协议，屏中设备协议可选择“Modbus RTU”或“Modbus ASCII”。
3、怎么样在触摸屏中校准系统时间？
在编辑画面放置1个画面跳转按钮，指定跳转到60002号画面，将程序下载到触摸屏屏中，按该画面跳转按钮，进入时钟画面，对时间进行修改。
