WPLSoft(台达PLC编程软件)

WPLSoft(台达PLC编程软件)是台达电子推出的一款在WINDOWS操作系统环境下所使用的PLC程序编程软件，主要可帮助用户在没有真实PLC的情况下，在电脑上模拟运行PLC程序的执行情况。
WPLSoft(台达PLC编程软件)除了一般PLC程序的规划及WINDOWS的一般编辑功能（例如：剪切、粘贴、复制、多窗口……）外，还提供了多种中/英文批注编程及其它便利功能（例如：寄存器编程、设置、文件读取、存盘及各接点图标监测与设置等等…），需要的朋友请下载使用。

WPLSoft使用介绍

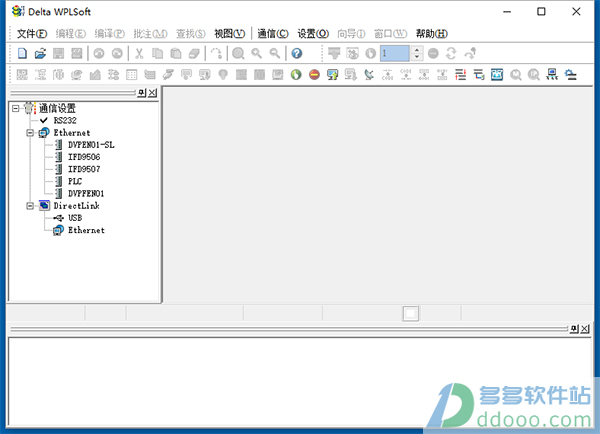

1、下载软件压缩包，根据提示安装即可，完以后，双击打开桌面上的WPLsoft的快捷方式，打开后如下图所示：

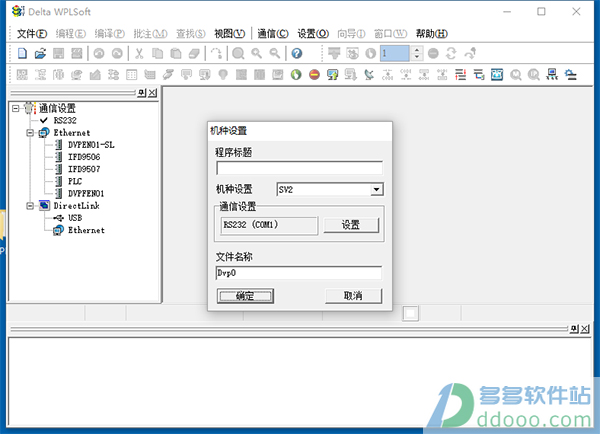

2、打开菜单栏中“文件--新建”，会弹出“机种设置”的窗口，在机种设置窗口中可以指定程序标题、PLC 机种设置、程序容量（请参考所使用 PLC 主机之机种名称及程序容量规格）及文件名称等有关程序的初始设置，如下图所示：

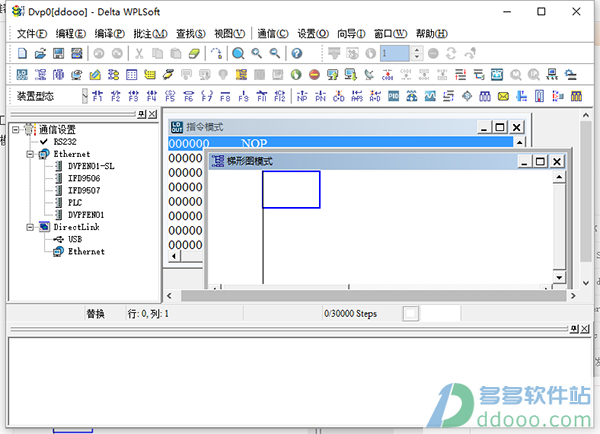

3、当完成上述设置后，便会出现二个子窗口：一为梯形图模式窗口，另一为指令模式窗口。用户可依熟悉的设计习惯选择编程模式，来编程 PLC 程序。

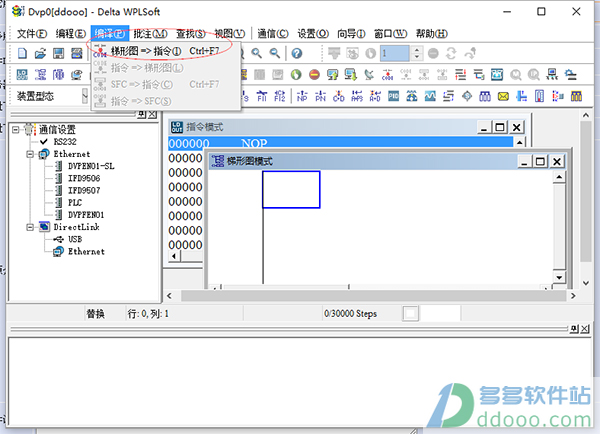

4、编写完一个简单的程序后，依次点击菜单栏中的“编译--梯形图=>指令”，WPLSoft就会自动编译程序，并在没有错误编译成功的情况下，在主窗口的最下方给出提示。如果程序有错误，软件则会提示编译失败，并给出错误大的位置。

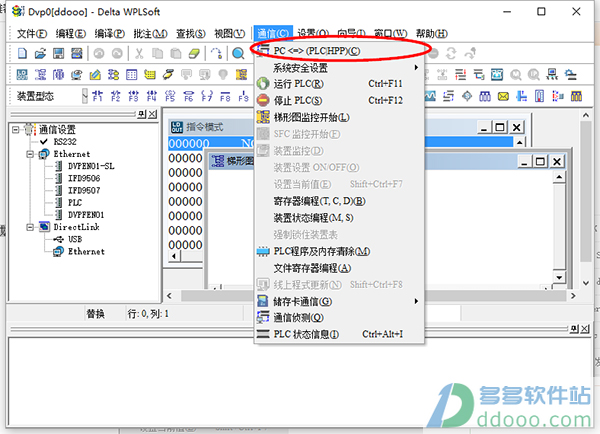

5、编译完成后，依次点击菜单中的“通信--PC<=>PLC”，确定后将程序下载到PLC中，就可以进行调试了。

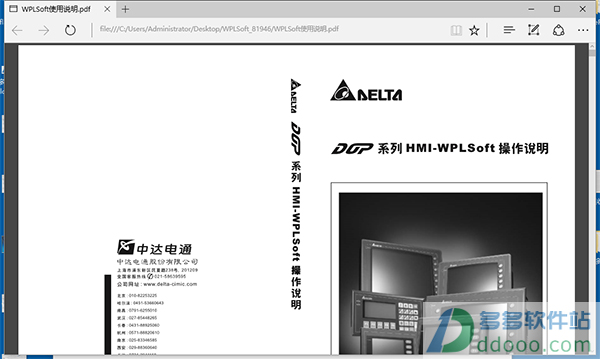

6、更多详细介绍还可参照软件包内“WPLSoft使用说明.pdf”。

特别提示

1、仿真器仅供用户在没有PLC的状况下测试程序，结果与实际PLC执行结果并不全然相同，程序要实际上机前请务必先在实机上测试。
2、仿真器并不支持程序集中所以的指令，不支持的指令如下：WDT、REF、REFF、MTR、DHSCS、DHSCR、DHSZ、SPD、 PLSY、PWM、PLSR、IST、TKY、HKY、DSW、SEGL、ARWS、ASC、FROM、TO、RS、PRUN、VRRD、VRSC、 ABS、PID、MODRD、MODWR、FWD、REV、STOP、RDST、RSTEF、SWRD、DELAY、GPWM、FTC、CVM、 MEMR、MEMW、MODRW、PWD、RTMU、RTMD、RAND、DABSR、ZRN、PLSV、DRVI、DRVA、DPPMR、DPPMA、 DCIMR、DCIMA、DPTPO、HST、DCLLM。

WPLSoft系统需求

操作系统：Windows 98/2000/NT/ME/XP/VISTA/Win7
CPU：Pentium 100以上机种
内存：128MB以上（建议使用256MB以上）
硬盘容量：至少500MB以上空间
显示器：分辨率：640×480 ，16色以上（建议将萤幕区域设置为800×600个像素）
RS-232端口：至少需有一个RS-232端口可与PLC连接
适用PLC机种：台达DVP-PLC全系列
