kindle Paperwhite拆机维修串口方法【视频】
症状:Kindle Paperwhite wifi固件版本5.3.1一台,已越狱由于误改动了系统启动代码导致机器反复重启,并且连接USB也不能挂载成可移动磁盘。解决方法:通过机器串口重新刷入root分区。

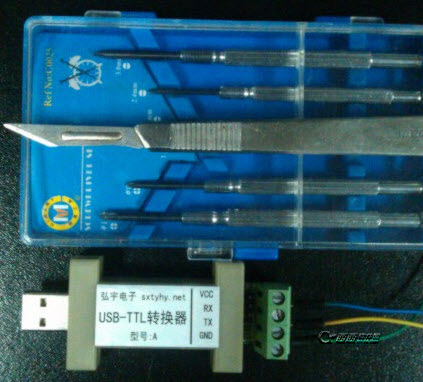

1. 所需工具
*手术刀一把
*螺丝刀一套
*导线若干
*USB转TTL串口适配器一个
*电烙铁一个和焊锡若干
*安装有Linux操作系统的计算机一台
2. 拆机
按照这个视频的拆解方法:
,
暴露出Kindle背面电路板,找到如图所示的Ground、Rx、Tx三个焊接点。
3. USB转TTL串口适配器
在淘宝上购买1.8V的串口适配器,http://item.beta.taobao.com/item.htm?id=9625607356 。连接到计算机USB接口之后,用万用表测量适配器GND与Tx以及GND与Rx之间电压应该为1.6V至2.3伏之间。按照GND <-> Ground、Tx <-> Rx、Rx <-> Tx的方式与Kindle的相应焊点连接。由于Kindle上Gound那个焊点很难焊上,也可以把适配器的GND接到Kindle的电路板螺丝上。如下图所示:
4. 重启Kindle进入串口控制台
参考这个串口修复K3的帖子,进入串口控制台。
5. 进入恢复菜单
先选择E选项“Export FAT partition”,连接USB后可以成功识别到移动存储器。把下载的官方5.3.1固件升级文件拷入识别的存储中。安全卸载移动存储器,回到恢复菜单选择U选项“Update using update*.bin file on FAT patition”。Kindle会使用5.3.1固件重新刷入root分区。注意5.3.1固件升级文件包含完整的root分区可以使用此方法,其他版本的升级文件是增量更新不适合此方法。

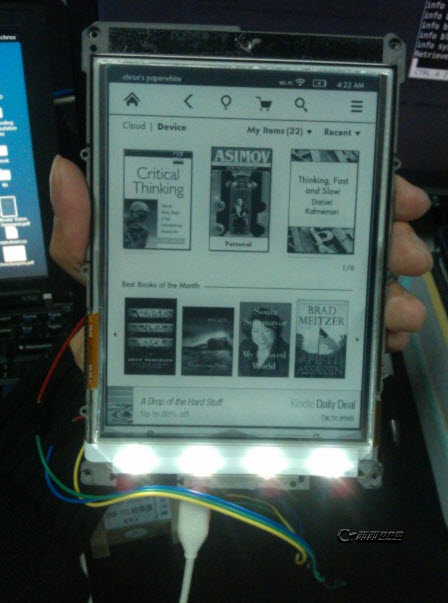

这是成功恢复的Kindle:
