晓奇液晶汉字取模软件(LCD/LED点阵取模软件)

简介:晓奇液晶汉字取模软件 是晓奇工作室推出的一款LCD/LED点阵取模软件,可以在你动手编写单片机程序之前,先做规划排版,从而省去很多调试时间,编写使用说明书的时候,只要用抓图
软件大小: 2.89M
应用平台: Windows
软件类别: 应用软件
软件评级: 5星
软件语言: 简体中文
更新时间: 2020-09-19
软件介绍
晓奇液晶汉字取模软件是晓奇工作室推出的一款LCD/LED点阵取模软件,可以在你动手编写单片机程序之前,先做规划排版,从而省去很多调试时间,编写使用说明书的时候,只要用抓图软件将你已经排版的效果抓过去就行了,非常生动直观,你可以完全不用关心字模部分,只管编写程序,编完以后用字模软件帮你自动生成一个.h文件加入到你的工程中就行了,软件可设置不同的取模方式,特殊液晶、普通液晶均可适用!有需求的朋友不妨下载体验。

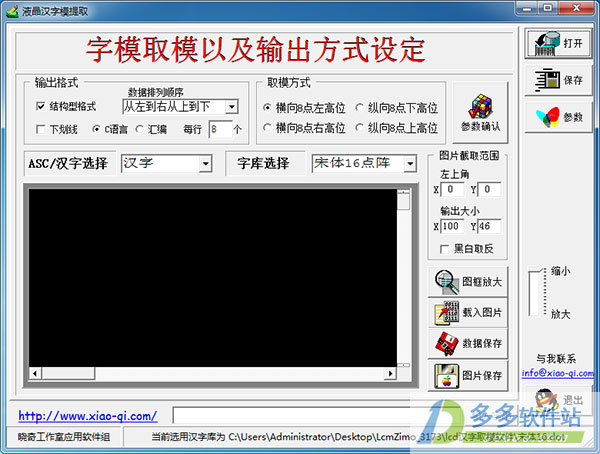

晓奇液晶汉字取模软件使用说明

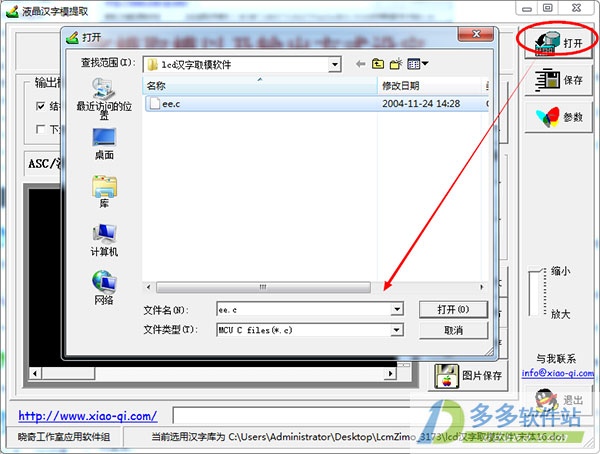

1、打开功能是专门用于对C语言文件自动提取显示所需要的汉字,进行点阵码数据转换的, 在您的C语言程序中,有一点需要特别留意:您的注解中请不要使用双引号,否则会引起 提取错误
软件包中的文件ee.c作为一个简单例程供提取测试用

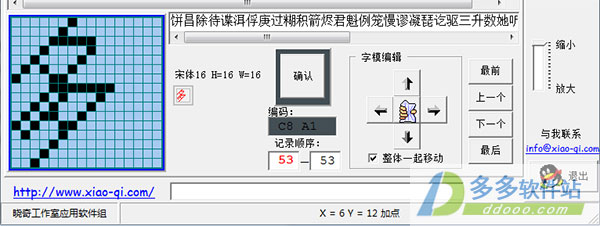

2、提取以后的点阵码可以随意修改点阵数据,使用鼠标的左键为加一点,右键为擦除一点,修改完毕请按旁边的确认键将数据记录到点阵码中,否则您的修改将自动放弃

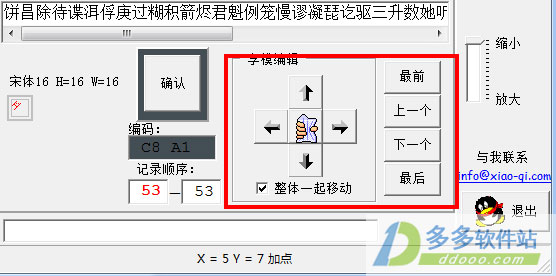

3、点阵码可以随意平移,请谨慎使用,平移之前请查看一遍所有的字符点阵图,平移有可能会丢失边界点,移出了边界的点阵将被丢弃,不可恢复
平移前请确认是否有必要进行全体字符一起移动

4、用户自定义特殊字符的建立,首先选定点阵数据,在下面的汉字输入窗口输入几个您不使用的汉字,确认
然后生成了这些汉字的点阵码,再将他们清空(使用平移按钮中间的那块抹布),就可以用鼠标描绘你的图案了,最后别忘了打“确认”键

5、ASCII字符可以自动提取0x20~0x7f的全部,最后一个0x7f一般都没有用,可以手工将它删 除,也可以利用它做一个简单的特殊字符
汉字库中也包含有ascii字符,但是经查对与这三个ascii库基本一样,所以就不再重复

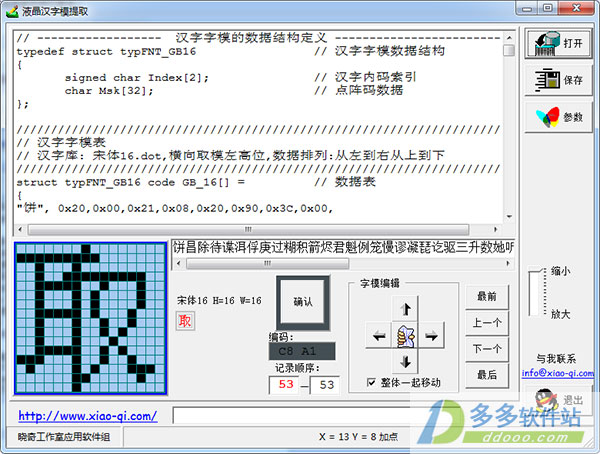

6、保存文件:
C语言格式的默认为.h类型,汇编格式的默认为.inc类型,只要将他们加入到您的工程中就可以了

7、新增加了自动添加下划线功能
这项功能在做点阵显示和修改的时候并不出现下划线,设置了以后仅仅在最后的输出文件中出现,以免干扰编辑修改
8、扩充对windows汉字的直接提取,从16~96范围内可以任意设定选取,主要用于制作界面的 开机封面少量标识性汉字
9、扩充了对ascii小字库5x8以及大字库20*40/24*48的支持,毕竟字库文件比较工整

温馨提示

1、开机初始状态
汉字库:宋体16.dot 字高:16
Ascii:Asc5x8E.dot 字高:8
液晶规格:240x128
2、所有字库文件建议放在与本软件同一个目录下,便于查找
3、排版程序文件的文件扩展名约定为.lcm
